8方吸污车整车技术参数

整车尺寸（长宽高）：6950×2280×2900（mm）

总质量：11995kg

轮胎规格：8.25R20钢丝胎

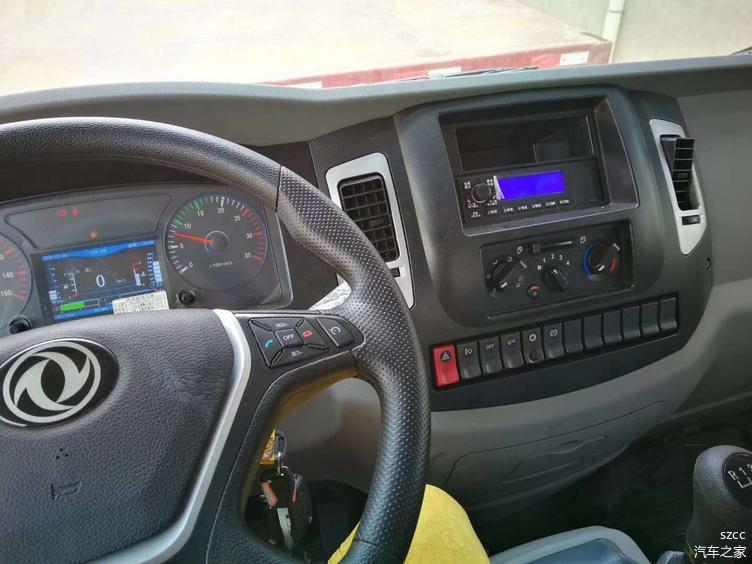

底盘品牌：东风多利卡D7

排放：国六排放

单桥：轴距3800（mm）

发动机动力：云内170马力

功率：125kw

变速箱：8档变速箱

排量：2977ml

板材厚度：5mm厚的罐臂，6mm厚度封头

罐体容积：8立方米3

罐体尺寸：直线段×直径（4200mm×1550mm）

真空吸污车用途：

吸污车主要用于清洗城市下水道，管道的沉积物，死角泥沟的疏通，也可用于清洗工业排液管道,壁面等,并可兼作洒水,运水和冲公路用,紧急时可用于救火。

吸污车的组成：油水分离器，水气分离器，专用真空吸污泵，容积压力表，管网系统，吸物导管，自流阀，真空罐体，连通器（视粪窗），全自动防溢阀,液压套件。

底盘四大系统：制动系统、传动系统、行驶系统、转向系统

工作原理：由于吸粪胶管始终浸没于液面上，粪罐内的空气被抽吸后，因其得不到补充而越来越稀薄，致使罐内压力低于大气压力，粪液即在大气压力使用下，经吸粪胶管进入容罐。或者由于虹吸管接近罐底，空气被不断排入粪罐时，因其没有出路而被压缩，致使罐内压力高于大气压力，粪液即在压缩空气的作用下，经虹吸管，吸粪胶管排出罐外。

操作方法

1、注意事项

（1）保持真空泵适宜转数：

真空泵转速太高，转子发热加剧；转速太低，则引起发动机爆震，部件引用附加冲击，影响寿命，适宜的工作转速，预先调整好手油门的最大调节位置。

泵型 50QZXDG-45型

适宜转数 500-600转/分

（2）在平坦地面上翻罐

在倾斜路面翻罐不公会对各部件产生扭曲变形导致故障，而且有可能引起翻车事故。

（3）翻罐时先打开后门窗

翻罐卸泥前应将后面扇打开，切忌关闭门扇翻罐，因重心后移有翻车的危险。

（4）离合油泵取力箱和真空泵取力箱时，发动机怠速，并完全踩入离合器踏板，离合时要缓慢抬起离合器踏板。

（5）汽车行驶时特别注意：取力箱操纵杆置于中间位置。

（6）不得用该车吸入和运送废油及危险物。

（7）在扬起污泥罐的状态下进入罐底或检修时，必须使用支承棒及安全挡块。

（8）运输污水时，必须使用手后门房屋夹紧装置，因罐内无防波板，重心较高，为此车辆必须在中速和慢速行驶，不重急转变和急刹车。

2、抽吸作业

（1）吸入操作前准备

A、关好后门。B、观察真空泵油气分离器润滑油是否正确。

（2）操作顺序

A、踩下离合器踏板，推动取力箱操纵杆（2），使真空泵（3）运转，然后徐徐放开离合器踏板

B、打开报警器开关（在驾驶室内）

C、将手油门手柄拉至最大位置，观察转速表，使其至500-600转/分（出厂时已调好）。

D、将四通阀（5）转换手柄杆置于吸入位置，并检查气管排出空气是否正确，空气泵运转有无异音，真空表是否正常等。

E、从车上卸下吸污胶管，放入沉泥井，为使吸污胶管，成直线或自由弯曲状态，应充分考虑停车位置。

1、污水吸入方法：

A、大于50mm的石块、棉纱、树叶等杂质会堵塞吸管，故 不要吸入并应经常清除。

B、观察真空表读数至65-80千帕斯卡时，完全扳开吸污球阀，半开状态容易损坏阀芯。

C、吸入污泥进度，应经常移动吸管，当吸入高粘度污泥时，偶尔吸入空气和水，可提高工作效率。

2、污水排出方法：

泥水分离后，打开排水球阀（10），将污水排出后重复吸泥，亦可加压快速排水，其操作方法如下：

（1） 将四通阀（5）转换杆置于“空挡”位置，然后将排水球阀置于“开”位置，则可靠重力排出污水。

（2） 将四通阀转换置于排出位置，真空泵继续工作，则罐内流入压缩空气污水会快速排出。

（3） 压力排水时，应先打开排出球阀，才能板动四通阀（5）置于排出位置，免使罐内压力过高，发生事故及影响罐门密封

3、排泄操作方法

（1） 踩下离合器，拨动气动换向阀（1）至“开”位置（解放）或推动取力箱操纵纵杆

（2） 打开罐门球阀（11），排出部分污水，并降低罐内压力使之与大气相通。

（3） 松开罐门锁紧装置（12），拧松手把并安全拔掉螺杆。、

（4） 将手动换向阀（4）的罐门开开闭杆置于“开”，开启前应先确认罐内压力等于大气压，若在负压状态下打开罐门，则会损坏罐门密封圈和油缸。

（5） 将手动换向阀的翻罐阀杆置于“上升”位置。

（6） 排出污泥后的确良复原操纵：将翻罐油缸操作杆置于“下降”位置，安全下降的检查下述内容：

A、 检查罐门法兰和密封圈是否附有泥土，并用毛刷刷洗干净。

B、 将罐门开闭杆置于“闭”，并安全关闭门扇。

C、 将夹紧装置螺杆，插入罐侧螺孔内并转动手把，直至门扇压紧为止。

注意事项

注意板材质量，真空密封度，差的材质容易造成罐体变形等问题。

真空套件的选择，承压能力和温差的感知。

后罐盖的选择，根据本地作业环境，温差等选择。

根据国家发改委关于强制执行国三尾气排放的相关规定,08年7月1日起,以往国二车辆参数资料全部删除。

1.作业前准备

(1)吸污车后部尽量接近作业点，驻车。

(2)将回油箱直通旋塞旋柄扳至与进油管轴线呈45°左右夹角，观察进油管，应有润滑油流动。

(3)打开走台箱边门，取出吸污胶管，使之向后摆动，无弯折现象。

2.抽吸作业

(1).将吸污胶管尽可能深的抽入污液，保证管端在作业过程中始终距液面300mm以下。

(2).将四通阀手柄推至与地面垂直。

(3).将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，真空泵开始运转。

(4)打开驾驶室内工具箱，拉出讯响器开关，接通其电源。

(5)操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同事应迅速将吸污胶管拉离地面或关闭四通阀。在正常情况下，讯响器此时会发出声光讯号，驾驶员接收到信号应减小油门，将取力器开关向前推卸脱档，真空泵停止动转，按入讯响器开关，切断其电源。

(6)将加油箱直通旋塞旋柄板与进邮箱轴线平行即关闭。

(7)冲洗胶管后，将其放回走台箱，关好边门，并使吊杆朝向驾驶室上方。

(8)关闭防溢阀，使其手柄与路轴线垂直即可。

(9)将吸污车驶离作业点.
